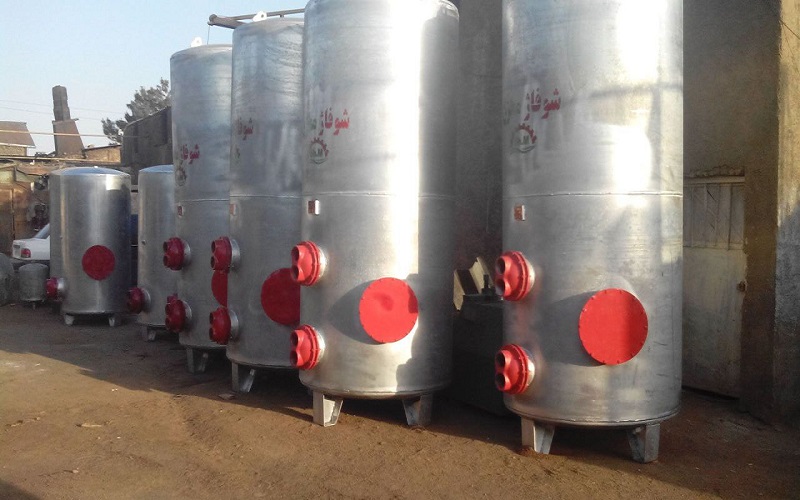

نقشه لوله کشی منبع کویلی سندی است که مسیر لوله ها، اتصالات و شیرآلات را در یک سیستم گرمایش یا سرمایش کویل دار نشان می دهد. این نقشه برای نصب، نگهداری و عیب یابی سیستم ضروری است. نقشه لوله کشی به شما کمک می کند تا سیستم کویل دار را به درستی نصب و نگهداری کنید. همچنین نقشه لوله کشی به شما کمک می کند تا مشکلات سیستم کویل دار را به راحتی عیب یابی کنید. اگر تجربه ای در تهیه نقشه های لوله کشی ندارید، می توانید از یک نقشه کش حرفه ای برای تهیه نقشه لوله کشی منبع کویلی خود استفاده کنید. در ادامه شما را با اجزای اصلی نقشه لوله کشی منابع کویلی بیشتر آشنا خواهیم کرد.
قسمت های اصلی نقشه لوله کشی منبع کویلی
نقشه لوله کشی منبع کویلی یکی از اجزای حیاتی در سیستمهای گرمایش است. این نقشه شامل مسیر لولهها، اتصالات، شیرآلات و سایر اجزا منبع کویل دار است که برای جریان سیال بهینه و کنترل دما و فشار در سیستم استفاده میشوند. در ادامه به بررسی اجزا و مشخصات کلیدی نقشه لوله کشی منابع کویلی میپردازیم.
1. مکان منبع کویل
در این قسمت اطلاعاتی درباره مکان قرارگیری کویل و نحوه اتصال آن به سیستم لوله کشی ارائه میشود. این بخش شامل جزئیاتی مانند محل قرارگیری کویل در ساختمان و روشهای اتصال آن به لولهها است.
2. مسیر لولهها
در این بخش، مسیر عبور لولهها و نحوه اتصال آنها به یکدیگر نشان داده میشود. جزئیاتی مانند مسیر لولهها در ساختمان، نقاط اتصال و تغییر مسیرها در این قسمت قابل مشاهده است.
3. نوع و اندازه لولهها
در این بخش، نوع مصالح لولهها (مانند فولادی، مسی یا پلاستیکی) و اندازه آنها (مانند قطر 1 اینچ، 2 اینچ و غیره) مشخص میشود. این اطلاعات به جهت تعیین نوع و اندازه لولهها برای اجرای بهینه سیستم لوله کشی استفاده میشود.
4. محل اتصالات
در این قسمت، محل قرارگیری اتصالات مختلف مانند زانو، سه راهی و شیرآلات در نقشه لوله کشی نشان داده میشود. این اتصالات برای تغییر جهت جریان و کنترل جریان سیال در سیستم استفاده میشوند.
5. نوع و اندازه شیرآلات
در این بخش، نوع شیرآلات استفاده شده (مانند شیرهای توپی، شیرهای پروانه ای و شیرهای چک) و اندازه آنها مشخص میشود. شیرآلات برای کنترل جریان سیال در سیستم و تنظیم دبی و فشار استفاده میشوند.
6. جهت جریان سیال
این قسمت نشان میدهد که سیال (مانند آب، بخار یا هوا) در سیستم لوله کشی به چه جهتی جریان مییابد. این اطلاعات برای تعیین جهت درست نصب و استفاده از سیستم لوله کشی اهمیت دارد.
7. مشخصات پمپها
جزئیاتی درباره نوع پمپهای استفاده شده و محل قرارگیری آنها در نقشه لوله کشی منبع کویلی در این بخش نمایش داده میشود. این اطلاعات شامل نوع پمپ (مانند پمپهای خودکشنده، سانتریفیوژ، یا دیافراگمی) و مشخصات مکانیکی آنها است.
8. مشخصات مبدلهای حرارتی
در این قسمت، نوع مبدلهای حرارتی استفاده شده و محل قرارگیری آنها در نقشه لوله کشی بیان میشود. این اطلاعات شامل نوع مبدلهای حرارتی (مانند حرارتگیر، حرارتدهنده، رادیاتور و غیره) و مشخصات فنی آنها است.
9. مشخصات کنترل کنندهها
در این قسمت، نوع کنترل کنندههای استفاده شده و محل قرارگیری آنها در نقشه لوله کشی نمایش داده میشود. این اطلاعات شامل نوع کنترل کننده (مانند PLC، DCS و غیره) و مشخصات فنی آنها است.
10. نمادها و اختصارات
نمادها و اختصارات استاندارد نقشه لوله کشی در این بخش نمایش داده میشود. این اطلاعات برای فهم و درک سریعتر نقشه و کاهش ابهامها در خواندن آن استفاده میشوند.
نکاتی در مورد طراحی نقشه لوله کشی منبع کویلی
- طراحی نقشه باید به گونه ای باشد که به راحتی قابل خواندن و تفسیر باشد.
- از نمادها و علائم استاندارد برای نشان دادن اجزای مختلف سیستم استفاده شود.
- مقیاس نقشه باید به درستی مشخص شود.
- جزئیات مربوط به هر جزء سیستم باید به طور واضح ذکر شود.
- نقشه باید به طور مرتب به روز شود تا تغییرات در سیستم را نشان دهد.
مزایای استفاده از نقشه لوله کشی منبع کویلی
- نقشه لوله کشی منبع کویلی به شما کمک می کند تا سیستم خود را به درستی طراحی و نصب کنید.
- به شما کمک می کند تا عیب یابی و تعمیر سیستم خود را آسان تر کنید.
- به شما کمک می کند تا از نشت و سایر مشکلات مربوط به لوله کشی جلوگیری کنید.
- به شما کمک می کند تا در هزینه های خود صرفه جویی کنید.
نتیجهگیری
به طور کلی می توانیم بگوییم که نقشه لوله کشی منبع کویلی از اهمیت بالایی برخوردار است؛ زیرا تأثیر مستقیمی بر عملکرد سیستمهای گرمایش دارد. طراحی دقیق و صحیح این نقشه باعث میشود تا جریان سیال بهینه و کنترل دما و فشار به درستی صورت پذیرد. در این مقاله، عناصر اساسی نقشه لوله کشی منابع کویلی به طور مفصل بررسی شدند.
